Membuat Rangkaian Driver Relay

Membuat Rangkaian Driver Relay | Rangkaian Pengaktif Relay

Relay adalah saklar elektronik yang dapat membuka atau menutup rangkaian dengan menggunakan kontrol dari rangkaian elektronik lain, Relay dapat kita gunakan untuk switching atau kontrol beban. Relay pada aplikasi kontrol sering digunakan sebagai switching input ataupun output pada PLC atau mikrokontroler. Misalnya kita membuat sensor yang keluarannya 5 Volt maka diperlukan relay untuk membuat sensor tersebut dapat dibaca oleh PLC atau kita ingin menghidupkan lampu 220 Volt AC dengan mikrokontroler maka kita memerlukan relay sebagai komponen tambahan karena keluaran pada mikrokontroler hanya 5 volt.
Sebenarnya sudah ada IC (Integrated Circuit) yang dapat digunakan sebagai driver relay seperti IC ULN 2000 atau ULN 2003, tetapi untuk menambah pemahaman kita dalam dunia elektronika sebaiknya kita analisis isi dari IC tersebut untuk membuat sendiri rangkaian driver relay yang kita inginkan.



IC ULN 2003

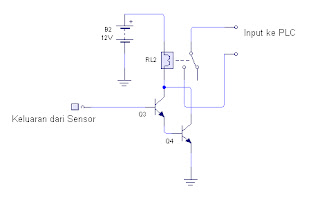

Berikut contoh rangkaian driver relay ketika digunakan sebagai input ke PLC




 rangkaian driver relay
Berikut contoh rangkaian driver relay ketika digunakan sebagai output dari mikrokontroler

rangkaian driver relay

semoga bermanfaat.
